水泥窑用高强莫来石耐火浇注料是以莫来石为主要原材料，氧化铝含量指标要求≥65％，除此之外，还要加入水泥、硅粉、高耐磨材料等其他辅助原料。水泥窑用高强莫来石耐火浇注料的主要杂质是氧化铁，结合莫来石原料的实际情况，将氧化铁含量控制在一定范围内(≤1.5％)，有利于材料的稳定性，提高水泥窑用高强莫来石耐火浇注料的使用性能。抗热震稳定性好是高强莫来石浇注料的一个突出优点。良好的抗热震性是取得较好成效的前提，抗热震性(1100℃，水冷)检验项目的设定就是突出水泥窑用高强莫来石用耐火浇注料的这一性能。
水泥窑用高强莫来石耐火浇注料从90年代由国外引进，是新型干法水泥窑生产线上使用成效好、理想的耐火浇注料，广泛应用于前窑口、后窑口、窑门罩、篦冷机、分解炉、三次风管等部位。经过科研人员的不断努力，现在从原料、配方、生产到产品已掌握，能够为新型干法水泥窑提供性能好的产品。
采用水泥窑用高强莫来石耐火浇注料，将使水泥窑的运转率提高，维修减少，产量提高，因此带来的间接经济效益增加。
为适应 新型干法水泥工艺迅速发展，PC、SP窑窑衬设计及砖形复杂的情况，mgm美高梅平台官网版研制了一系列新型耐火浇注料取代了传统的耐火材料。实践证明，在结构复杂，窑体变形等部位采用浇注料更适宜。浇注料也适用于冷却机、预热器、分解炉、窑门罩、三次风管以及其它要求隔热的部位。其品种包括耐碱浇注料、高铝和刚玉质浇注料、隔热浇注料、钢纤维增强耐火浇注料等。这些浇注料的应用已取得成功，它的用量在PC窑中已占耐燃性耐火材料总量的25％～35％。

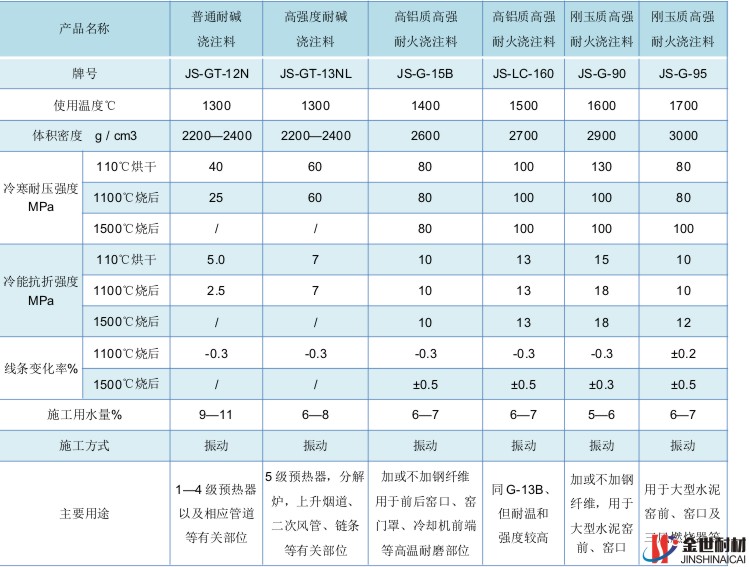

1、耐碱浇注料
试验表明，耐碱浇注料具有良好的耐碱性能比普通粘土或高铝质浇洼料好得多。普通型和低水泥型耐碱浇注料已经成功地在定型砖不适用的预热器顶盖、锥体、三次风管等部位的双层结构衬里中用作工作。低水泥型耐碱浇洼料还可用于后窑口、冷却机和窑门罩等部位。
2、高铝和刚玉质浇注料
水泥窑用高铝和刚玉质浇注料包括低水泥和超低水泥浇注料、高强度刚玉质浇注料等。浇注料中采用煅烧矾土和剐玉作为骨料。低水泥和超低水泥型高铝质浇注料可用于前、后窑口，链条带、窑门罩和冷却机侧墙等部位。
3、隔热浇注科
水泥窑用隔热浇注料包括普通型隔热浇洼料、高强型隔热浇注料、普通和低水泥型耐碱隔热浇注料。通常浇注料中采用高铝水泥作为结合剂。普通型隔热浇注料采用膨胀珍珠岩、膨胀蛭石和废轻质砖等作为骨料。高强型隔热浇注料采用耐火粘土陶粒、粉煤灰陶粒、页岩陶粒等作为骨料。耐碱隔热浇注料则采用耐碱轻质骨料。
普通型隔热浇注料及其预制砌块可在冷却机、预热器、分解炉，窑门罩和三次风管等部位的双层结构衬里中作隔热村；高强型隔热浇注料及其预制砌块可在传统窑的颈热带和分解带作单层衬里。
普通型和低水泥型耐碱隔热浇注料可应用于中小型窑中的预热器以及其他一些要求耐碱隔热的部位。
4、钢纤维增强耐火浇注料
加入钢纤维可提高浇注料的抗拆强度，并大幅度改善浇注料的抗热震性能、抗冲击性能和耐磨性能。我公司对钢纤维增强耐火浇洼料进行了大量系统的研究工作，研制出了一系列钢纤维增强耐火浇注料。
特性：采用低水泥结合技术，添加超微粉和分散剂，强度高，热稳定性好，抗冲击、抗冲刷、耐磨损，使用时间长。选料精良，浇注料耐火度高达1790℃，高温性能好。机器搅拌，浇注施工，喷涂型可机器半干法喷涂施工施工方便，大幅度缩短工期，经济效益高。
用途：水泥窑预热器衬里、管道衬里、冷却机衬里、喷煤枪包扎、前后窑口、冷却机等高温部位。可预制成各种规格尺寸的预制块，也可喷涂施工（预热器衬里）。
用法：加水搅拌成砂浆振动浇注，或制作各型预制块，喷涂型可半干法喷涂施工。
